รายละเอียดสินค้า:
|
| วัสดุ: | อลูมิเนียมสลัด | รุ่น: | BD 100+-300+ |
|---|---|---|---|
| ยี่ห้อ: | แอตลาส | โหมดทำความเย็น: | การล้างข้อมูลหรือการล้างข้อมูลเป็นศูนย์ |
| ความดันลดลง: | 0.2 บาร์(e) 2.9 Psig | วาล์ว: | วาล์วสแตนเลส |
| เน้น: | BD 100+ เครื่องทำลมแห้งแบบดูดความชื้น,BD 300+ เครื่องทำลมแห้งแบบดูดความชื้น,ระบบบำบัดอากาศ Atlas BD 100+ |
||

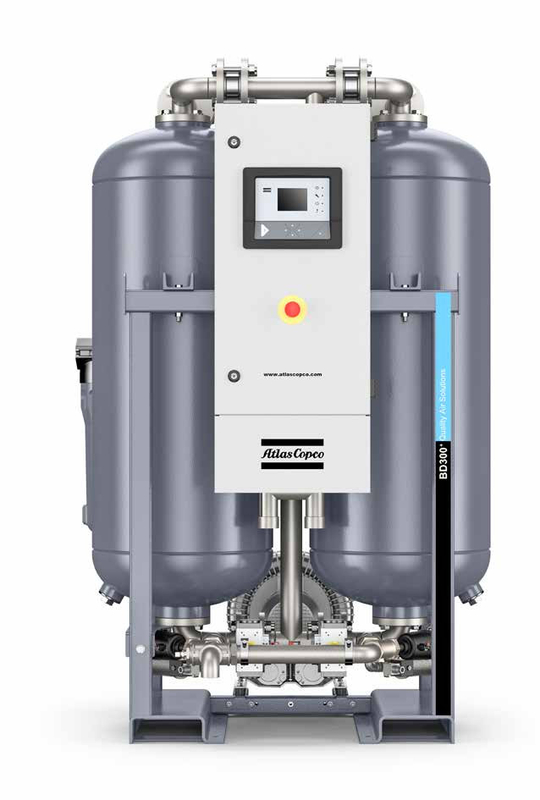

ATLAS BD 100+-300+ เครื่องแห้งอากาศ
คลิกเพื่อเปิดคาราทอล์กของเรา:เครื่องแห้ง + เครื่องแห้ง + แอนทเวอร์พ์ + กระดาษประกาศ + EN + 2935093945.pdf...
เครื่องแห้งเครื่องแห้งทํางานอย่างไร?
เครื่องแห้งสารแห้งประกอบด้วยสองหอคอยที่เต็มไปด้วยสารแห้ง อากาศดันเปียกผ่านตรงผ่านสาร, ซึ่งดึงดูดความชื้นเครื่องแห้งมีความสามารถในการดึงดูดที่จํากัด ก่อนที่จะต้องแห้งดังนั้นการออกแบบหอคอยแฝด ในขณะที่หอคอยหนึ่งกําลังแห้งอากาศ
Atlas นําเสนอเครื่องแห้งสารแห้งสองประเภท เครื่องแห้งสารแห้งแบบบลู (ศูนย์) BD+ และเครื่องแห้งสารแห้งแบบไม่มีความร้อน CD(+) ความแตกต่างอยู่ที่กระบวนการฟื้นฟูของพวกมัน
1การแห้ง
อากาศดันที่ชื้นไหลขึ้นผ่านสารแห้งระบายน้ําจากล่างไปข้างบน (1)
2การฟื้นฟู
เครื่องแห้งเครื่องแห้งที่ไม่มีความร้อน
อากาศแห้งจากช่องออกของหอแห้งถูกขยายเป็นแรงดันชั้นบรรยากาศและส่งผ่านสารแห้งที่เต็มไปด้วยแรงดันให้ความชื้นที่ซับซ้อนออกไป (2 และ 4)
หลังการลดความดัน, วาล์วลุยปิดและภาชนะได้รับการกดดันใหม่
เครื่องเป่า (ศูนย์) เครื่องแห้งเครื่องแห้ง
เครื่องเป่า (5) คว้าอากาศภายในและเป่ามันผ่านเครื่องทําความร้อนภายนอก (6) แล้วอากาศที่ร้อนจะถูกส่งผ่านสารแห้งที่เต็มไปด้วย (2) ทําให้ความชื้นที่ซับซ้อนออกไป
3การเย็น (BD+)
BD+ พร้อมการล้าง:
หลังจากระยะการทําความร้อน, เครื่องแห้งจะเย็นโดยการขยายอากาศกดแห้งจากทางออกของภาชนะการดึงดูด
หัวหินที่เปิดใหม่
BD+ ไม่มีการล้าง:
หลังจากระยะการทําความร้อน เครื่องพัดลมจะนําอากาศรอบตัวเข้า และส่งมันผ่านหอคอยที่เปิดใหม่จากด้านล่างไปด้านบน
4เปลี่ยน
หลังการฟื้นฟู การแห้งเปลี่ยนจากหอคอยที่อิ่มอิ่มไปยังหอคอยที่ฟื้นฟู (3)
BD 100+-300+
ผลประกอบการสูงสุด& ประสิทธิภาพในด้านราคา
1 เครื่องแห้งคุณภาพ
• เครื่องแห้งซิลิกาเจลที่มีการสับซ้อนสูงต้องการพลังงานการปฏิกิริยาน้อยกว่าสารแห้งอื่น ๆ
• ผืนยาแห้งสองชั้นที่มีชั้นล่างกันน้ําป้องกันชั้นบนที่มีประสิทธิภาพสูง
• จุดน้ําฝนความดัน -40°C/-40°F เป็นมาตรฐาน (-70°C/-100°F เป็นตัวเลือก)
• มีสารแห้งเพิ่มขึ้นถึง 30% เพื่อให้ผลงานคงที่ แม้ในสภาพที่ยากลําบาก เช่น อุณหภูมิสูงและความอ้วนชั่วคราว
2 วาล์วจากสแตนเลส
วาล์วกระพริบเหล็กไร้ขัดแรงที่มีประสิทธิภาพสูง พร้อมเครื่องขับเคลื่อน
3 เครื่องทําความร้อนความหนาต่ํา
• การออกแบบจากสแตนเลสขยายอายุการใช้งาน
• เครื่องทําความร้อนถูกติดตั้งในท่อที่กันอากาศเพื่อการตั้งค่าที่ประหยัดพลังงาน
• มีภาชนะกันความร้อนเป็นตัวเลือกในการลดการสูญเสียความร้อนและเพิ่มประสิทธิภาพโดยรวม ((มาตรฐานในรุ่น -70 °C/-100 °F)
4 ท่อเหล็กกระดาษที่มีการเชื่อมต่อ flanged
• ท่อที่มีเส้นขอบทําให้การบํารุงรักษาง่าย และลดความเสี่ยงของการรั่วไหลให้น้อยที่สุด
• ขนาดของท่อถูกปรับปรุงให้ดีที่สุด เพื่อให้ความดันลดลงต่ํา เพื่อการประหยัดพลังงานสูงสุด
5 เครื่องกรอง
• เครื่องกรองล่วงหน้าป้องกันการปนเปื้อนน้ํามันเพื่อขยายอายุการใช้งานของเครื่องแห้ง
• เครื่องกรองหลังป้องกันสายอากาศจากฝุ่นเครื่องแห้งและการปนเปื้อนระบบ
• สามารถติดตั้งได้โดยตรงบนช่องเข้าและช่องออกของเครื่องแห้งเพื่อลดความดันต่ํา
• การประกอบและบํารุงรักษาง่าย ไม่ต้องใช้ท่อและสายกรองเพิ่มเติม
6 ระบบควบคุมและติดตามที่พัฒนา
• ติดตั้งภายในห้อง IP54 เพื่อการติดสายไฟและความปลอดภัยง่าย
• ติดตามปริมาตรทั้งหมด เพื่อให้ความน่าเชื่อถือสูงสุด
7 การ เปลี่ยน ไป ตาม จุด น้ําฝน
• ติดตามจุดฝนแรงดันจริง (ฮิกรโมเตอรี่)
• จุดน้ําฝนความดัน (และสัญญาณเตือน)
• เครื่องแห้งจะเปลี่ยนไปยังหอคอยถัดไปเมื่อสารแห้งจืดพอเพียง ตามที่วัดโดยเซ็นเซอร์จุดฝนส่งผลให้การใช้พลังงานลดลงอย่างมาก.
8 การออกแบบที่แข็งแกร่งและคอมแพคต์
•กรอบมาตรฐาน รวมถึงสล็อตรถยกและตายกเพื่อการใช้งานง่าย
• กระปุกกว้างทําให้ความเร็วของลมต่ําและเวลาการสัมผัสที่ยาวนาน
• แฟลนจ์ที่เชื่อมโยงถังถูกรวมเข้ากับเปลือกด้านบนและด้านล่าง, ลดความสูงของหน่วยทั้งหมด
รายละเอียดเทคนิค
รายละเอียดเทคนิค
| ประเภท | ระบบเย็น | ค่าบริโภคพลังงานเฉลี่ย |
ความจุ 100 psig |
ความดันลด ไม่รวมกรอง | ขนาดของกรอง | ขนาด ((L x W x H) | น้ําหนัก | |||||||
| การกรองก่อน | ||||||||||||||
| กิโลวัตต์ | hp | l/s | m3 /h | cfm | bar ((e) | psig |
0.01 μm 00.01 ppm |
1 μm | mm | นิ้ว | กก | อีบ | ||
| BD 100+ | การชําระ | 3 | 4.0 | 100 | 360 | 212 | 0.20 | 2.9 | UD140+ | DDp130+ | 1131 x 896 x 1855 | 45 x 35 x 73 | 394 | 869 |
| BD 150+ | การชําระ | 3 | 4.0 | 150 | 540 | 318 | 0.20 | 2.9 | UD180+ | DDp170+ | 1311 x 966 x 1891 | 52 x 38 x 74 | 511 | 1127 |
| BD 185+ | การชําระ | 5 | 6.7 | 185 | 666 | 392 | 0.20 | 2.9 | UD220+ | DDp210+ | 1311 x 966 x 1891 | 52 x 38 x 74 | 547 | 1206 |
| BD 250+ | การชําระ | 5.5 | 7.4 | 250 | 900 | 530 | 0.20 | 2.9 | UD310+ | DDp310+ | 1444 x 1098 x 1969 | 57 x 43 x 78 | 689 | 1519 |
| BD 300+ | การชําระ | 5.5 | 7.4 | 300 | 1080 | 636 | 0.20 | 2.9 | UD310+ | DDp310+ | 1434 x 1123 x 2006 | 56 x 44 x 79 | 777 | 1713 |
| BD 100+ZP | เศรษศูนย์ | 3 | 4.0 | 100 | 360 | 212 | 0.20 | 2.9 | UD140+ | DDp130+ | 1131 x 840 x 1690 | 45 x 33 x 67 | 346 | 763 |
| BD 150+ZP | เศรษศูนย์ | 3.4 | 4.6 | 150 | 540 | 318 | 0.20 | 2.9 | UD180+ | DDp170+ | 1311 x 971 x 1706 | 52 x 38 x 67 | 457 | 1008 |
| BD 185+ZP | เศรษศูนย์ | 5 | 6.7 | 185 | 666 | 392 | 0.20 | 2.9 | UD220+ | DDp210+ | 1311 x 971 x 1706 | 52 x 38 x 67 | 496 | 1093 |
| BD 250+ZP | เศรษศูนย์ | 6.4 | 8.6 | 250 | 900 | 530 | 0.20 | 2.9 | UD310+ | DDp310+ | 1444 x 1002 x 1791 | 57 x 39 x 71 | 632 | 1393 |
| BD 300+ZP | เศรษศูนย์ | 6.4 | 8.6 | 300 | 1080 | 636 | 0.20 | 2.9 | UD310+ | DDp310+ | 1434 x 1088 x 1828 | 56 x 43 x 72 | 736 | 1623 |
สภาพอ้างอิง BD +: ข้อมูลการทํางานตาม ISO 7183:2007.
อุณหภูมิทางเข้าอากาศเครื่องปรับอากาศ: 35°C/100°F
ความชื้นสัมพันธ์ในช่องเข้า: 100%
สถานที่อ้างอิง BD + ZP (Zero Purge):
ข้อมูลการทํางานตาม ISO 7183:2007.
อุณหภูมิอากาศภายใน: 25°C/77°F
ความชื้นสัมพันธ์ของอากาศรอบตัว: 60%
| ประเภท |
