รายละเอียดสินค้า:
|
| วัสดุ: | อลูมิเนียมสลัด | รุ่น: | ซีดี25-260 |
|---|---|---|---|
| ยี่ห้อ: | แอตลาส | โหมดทำความเย็น: | การล้างข้อมูลหรือการล้างข้อมูลเป็นศูนย์ |
| ความดันลดลง: | 0.2 บาร์(e) 2.9 Psig | วาล์ว: | วาล์วสแตนเลส |
| เน้น: | เครื่องทำลมแห้งแบบดูดความชื้น CD25,เครื่องทำลมแห้งแบบดูดความชื้น CD260,เครื่องดูดความชื้น Atlas CD25 |
||

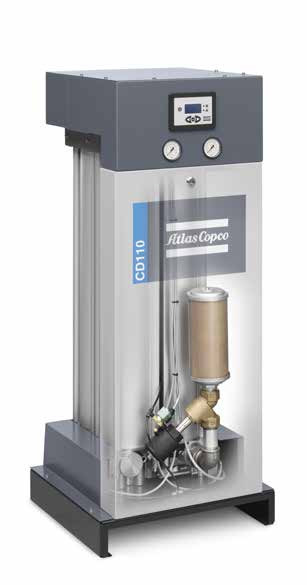

ATLAS CD25-260 เครื่องแห้งอากาศ
คลิกเพื่อเปิดคาราทอล์กของเรา:เครื่องแห้ง + เครื่องแห้ง + แอนทเวอร์พ์ + กระดาษประกาศ + EN + 2935093945.pdf...
เครื่องแห้งเครื่องแห้งทํางานอย่างไร?
เครื่องแห้งสารแห้งประกอบด้วยสองหอคอยที่เต็มไปด้วยสารแห้ง อากาศดันเปียกผ่านตรงผ่านสาร, ซึ่งดึงดูดความชื้นเครื่องแห้งมีความสามารถในการดึงดูดที่จํากัด ก่อนที่จะต้องแห้งดังนั้นการออกแบบหอคอยแฝด ในขณะที่หอคอยหนึ่งกําลังแห้งอากาศ
Atlas นําเสนอเครื่องแห้งสารแห้งสองประเภท เครื่องแห้งสารแห้งแบบบลู (ศูนย์) BD+ และเครื่องแห้งสารแห้งแบบไม่มีความร้อน CD(+) ความแตกต่างอยู่ที่กระบวนการฟื้นฟูของพวกมัน
1การแห้ง
อากาศดันที่ชื้นไหลขึ้นผ่านสารแห้งระบายน้ําจากล่างไปข้างบน (1)
2การฟื้นฟู
เครื่องแห้งเครื่องแห้งที่ไม่มีความร้อน
อากาศแห้งจากช่องออกของหอแห้งถูกขยายเป็นแรงดันชั้นบรรยากาศและส่งผ่านสารแห้งที่เต็มไปด้วยแรงดันให้ความชื้นที่ซับซ้อนออกไป (2 และ 4)
หลังการลดความดัน, วาล์วลุยปิดและภาชนะได้รับการกดดันใหม่
เครื่องเป่า (ศูนย์) เครื่องแห้งเครื่องแห้ง
เครื่องเป่า (5) คว้าอากาศภายในและเป่ามันผ่านเครื่องทําความร้อนภายนอก (6) แล้วอากาศที่ร้อนจะถูกส่งผ่านสารแห้งที่เต็มไปด้วย (2) ทําให้ความชื้นที่ซับซ้อนออกไป
3การเย็น (BD+)
BD+ พร้อมการล้าง:
หลังจากระยะการทําความร้อน, เครื่องแห้งจะเย็นโดยการขยายอากาศกดแห้งจากทางออกของภาชนะการดึงดูด
หัวหินที่เปิดใหม่
BD+ ไม่มีการล้าง:
หลังจากระยะการทําความร้อน เครื่องพัดลมจะนําอากาศรอบตัวเข้า และส่งมันผ่านหอคอยที่เปิดใหม่จากด้านล่างไปด้านบน
4เปลี่ยน
หลังการฟื้นฟู การแห้งเปลี่ยนจากหอคอยที่อิ่มอิ่มไปยังหอคอยที่ฟื้นฟู (3)
CD 25-260 การลงทุนที่แข่งขันและความน่าเชื่อถือที่ดี
1 การทํางานที่น่าเชื่อถือ
ออกแบบให้ทํางานได้อย่างน่าเชื่อถือในการทํางานต่อเนื่องของการไหลอากาศ 100% ในขณะที่เครื่องแห้งส่วนใหญ่ในตลาดถูกสร้างขึ้นเพื่อทํางานที่ 70% ถึง 80%ทั้งนี้รวมถึงความดันคงที่จุดลดของ -20 °C / -5 °F หรือ -40 °C / -40 °F เป็นมาตรฐานจุดน้ําฝนความดันยังสามารถปรับสําหรับการเปลี่ยนแปลงฤดูกาลหรือการใช้งาน
2 การออกแบบ manifold / valve ที่เป็นเอกลักษณ์
• กว้างของท่อลดความดันให้น้อยที่สุดเพื่อประหยัดพลังงาน
• วาล์ว 3/2 ที่ทํางานด้วยระบบอิเล็กทรอนิกส์ ลดความเสี่ยงของการเสียหายและให้การควบคุมที่น่าเชื่อถือได้ในระหว่างอัตราแปรปรวนของการไหลของอากาศเครื่องเปลี่ยนเรือทํางานได้อย่างไม่ผิดพลาด แม้ในสภาพที่ยาก.
•ช่องเปิดการใช้งานทําให้การใช้งานของส่วนเคลื่อนไหวของระบบวาล์วง่าย
• การออกแบบเครื่องกรองที่ฉลาดทําให้ความดันลดลง, เวลาการฟื้นฟูและการบริโภคพลังงานลดลงอย่างน้อย. เทคโนโลยีของเครื่องกลมกลมกลืนการกระจายอากาศให้ดีที่สุดและลดการเสื่อมของเครื่องแห้ง
3,ระบบควบคุมและติดตามที่ทันสมัย
• 4 เส้นแสดงใน 23 ภาษา
• ระเบิดการใช้งานและรีเล่ย์ระเบิดทั่วไป
• ติดตามปริมาตรทั้งหมด เพื่อให้ความน่าเชื่อถือสูงสุด
• ทําให้สามารถทํางานร่วมกับเครื่องปรับอากาศ โดยเปิด/ปิดเมื่อเครื่องปรับอากาศเปิด/ปิด
• หมายเหตุการใช้งาน (4,000, 8,000 และ 40,000 ชั่วโมง) และการเตือน
• เครื่องตรวจจับจุดน้ําฝนความดันแบบเลือก สําหรับการสลับที่ขึ้นอยู่กับจุดน้ําฝน
4 สบายต่อการดูแลและบํารุงรักษา
• กระเป๋าเครื่องแห้งสามารถเปลี่ยนได้อย่างรวดเร็ว โดยไม่ให้มีวัสดุสะกดน้ํารั่ว
• มีสปริงปกปิดถุง เพื่อป้องกันความเสียหายจากการเคลื่อนไหวของสารแห้งเนื่องจากแรงดัน
• เครื่องกรองก่อน PD ที่ทนทานป้องกันการปนเปื้อนน้ํามันเพื่อขยายอายุการใช้งานของสารแห้ง และรวมไว้สําหรับการติดตั้งในท่ออากาศ
• เครื่องกรองหลัง DDp ปกป้องสายอากาศจากฝุ่นเครื่องแห้งและการปนเปื้อนของเครือข่าย และถูกนํามาติดตั้งในท่ออากาศ
• จะติดตั้งในท่ออากาศ
• การประกอบและดูแลง่าย
6 ชุดการชําระน้ํา
ให้ความยืดหยุ่นในการปรับปรุงความดันการฟื้นฟูสําหรับการบริโภคอากาศลดต่ําที่สุด. มาตรฐานคือ 7 bar; 4 และ 10 bar nozzles มาเป็นส่วนแยก.
7, ตัวเลือกระดับสูง
• เครื่องตรวจจับจุดน้ําฝนความดันที่จําเป็นสําหรับการสลับที่ขึ้นอยู่กับจุดน้ําฝน
• ชุดติดตั้งผนัง
รายละเอียดเทคนิค
| ประเภท |
ISO 8573-1 |
ความดัน จุดฝน |
ความจุ 100 psig |
ความดันลด ไม่รวมกรอง | ขนาดของกรอง | ขนาด ((L x W x H) | น้ําหนัก | |||||||
| การกรองก่อน | ||||||||||||||
| °C | °F | l/s | m3 /h | cfm | bar ((e) | psig |
0.01 μm 00.01 ppm |
1 μm | mm | นิ้ว | กก | อีบ | ||
| ซีดี 25 | [-:2:-] | - 40 | - 40 | 25 | 90 | 53 | 0.03 | 0.44 | PD25 | DDp25 | 401 x 620 x 1070 | 15.8 x 24.4 x 421 | 87 | 192 |
| ซีดี 35 | [-:2:-] | - 40 | - 40 | 35 | 126 | 74 | 0.06 | 0.86 | PD45 | DDp45 | 401 x 620 x 1115 | 15.8 x 24.4 x 439 | 88 | 194 |
| ซีดี 45 | [-:2:-] | - 40 | - 40 | 45 | 162 | 95 | 0.11 | 1.55 | PD45 | DDp45 | 401 x 620 x 1285 | 150.8 x 24.4 x 506 | 89 | 218 |
| ซีดี 55 | [-:2:-] | - 40 | - 40 | 55 | 198 | 117 | 0.17 | 2.48 | PD65 | DDp65 | 401 x 620 x 1465 | 15.8 x 24.4 x 577 | 114 | 251 |
| CD 65 | [-:2:-] | - 40 | - 40 | 65 | 234 | 138 | 0.25 | 3.64 | PD65 | DDp62 | 401 x 620 x 1615 | 15.8 x 24.4 x 636 | 124 | 273 |
| ซีดี 90 | [-:2:-] | - 40 | - 40 | 90 | 324 | 191 | 0.11 | 1.55 | PD90 | DDp90 | 571 x 620 x 1285 | 22.5 x 24.4 x 506 | 165 | 364 |
| CD 110 | [-:2:-] | - 40 | - 40 | 110 | 396 | 233 | 0.17 | 2.48 | PD160 | DDp160 | 571 x 620 x 1465 | 22.5 x 24.4 x 577 | 197 | 434 |
| CD 130 | [-:2:-] | - 40 | - 40 | 130 | 468 | 275 | 0.25 | 3.64 | PD160 | DDp160 | 571 x 620 x 1615 | 22.5 x 24.4 x 636 | 211 | 465 |
| CD 165 | [-:2:-] | - 40 | - 40 | 165 | 594 | 350 | 0.45 | 6.48 | PD215 | DDp215 | 571 x 620 x 1695 | 22.5 x 24.4 x 667 | 245 | 540 |
| CD 195 | [-:2:-] | - 40 | - 40 | 195 | 702 | 413 | 0.25 | 3.64 | PD215 | DDp215 | 738 x 620 x 1615 | 29.1 x 24.4 x 636 | 298 | 657 |
| CD 260 | [-:2:-] | - 40 | - 40 | 260 | 936 | 551 | 0.49 | 7.16 | PD265 | DDp265 | 738 x 620 x 1915 | 29.1 x 24.4 x 754 | 328 | 723 |
สภาพอ้างอิง BD +: ข้อมูลการทํางานตาม ISO 7183:2007.
อุณหภูมิทางเข้าอากาศเครื่องปรับอากาศ: 35°C/100°F
ความชื้นสัมพันธ์ในช่องเข้า: 100%
สถานที่อ้างอิง BD + ZP (Zero Purge):
ข้อมูลการทํางานตาม ISO 7183:2007.
อุณหภูมิอากาศภายใน: 25°C/77°F
ความชื้นสัมพันธ์ของอากาศรอบตัว: 60%
คลิกเพื่อเปิดคัดลอก:เครื่องแห้ง + เครื่องแห้ง + แอนทเวอร์พ์ + กระดาษประกาศ + EN + 2935093945.pdf...
