รายละเอียดสินค้า:
|
| แสดง: | ดิจิทัล | รุ่น: | โอเอสซี 12-2500 |
|---|---|---|---|
| ระบบเตือนภัย: | เสียงและภาพ | วิธีการสร้างใหม่: | ไม่มีความร้อนหรือมีความร้อน |
| แหล่งพลังงาน: | ไฟฟ้า | เฟส: | เดี่ยว |
| วิธีการทำให้แห้ง: | การดูดซับสารดูดความชื้น | วัสดุดูดความชื้น: | เปิดใช้งานอลูมินา |
| เน้น: | การบํารุงรักษาแบบศูนย์ OSC การแยกน้ํามันและน้ํา,OSC Oil-Water Separation |
||

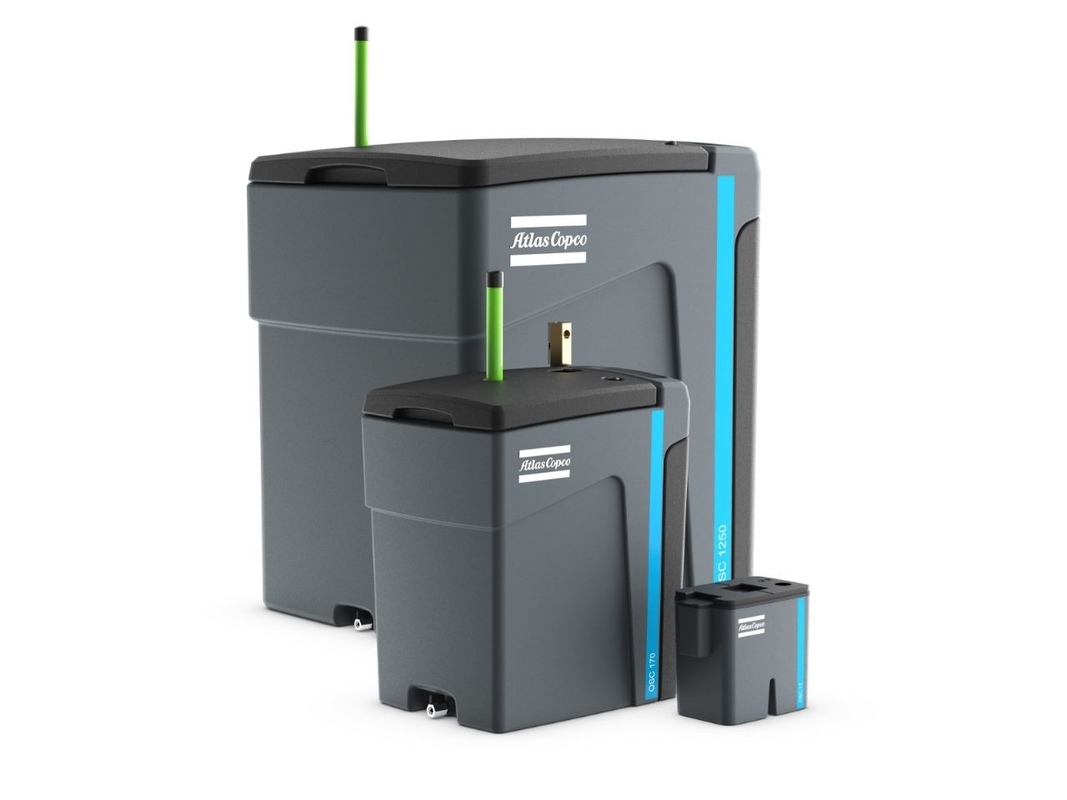

OSC เครื่องแยกน้ํามันและน้ํา
หากน้ํามันที่เกิดจากระบบเครื่องปรับอากาศ เข้าสู่ระบบท่อระบายน้ําโดยตรง โดยไม่ผ่านการรักษา น้ํามันจะทําให้เกิดความเสียหายต่อสิ่งแวดล้อมอย่างมากการใช้อุปกรณ์การบําบัดน้ําหมัก ไม่เพียงแต่มาจากความรับผิดชอบต่อสิ่งแวดล้อมแต่ยังอยู่ในหลายประเทศ มันเป็นความจําเป็นของกฎหมายและกฎระเบียบเครื่องแยกน้ํามันและน้ํามัน OSC ที่ออกแบบใหม่ของ Atlas Copco สามารถกําจัดน้ํามันที่อยู่ในน้ําหมักที่เกิดจากระบบเครื่องปรับอากาศได้อย่างมีประสิทธิภาพ, และปริมาณน้ํามันที่เหลือของน้ําหมอกสามารถลดลงถึง 10ppm นอกจากนี้ยังได้รับประโยชน์จากOSC ประสบความสําเร็จจริงในการดําเนินงานด้านการบํารุงรักษาแบบศูนย์.
มีประสิทธิภาพ
• โครงการ บดน้ํามัน 2 ขั้นตอน จากพอลิโปรพีเลน และคาร์บอนที่ทํางาน สามารถบดน้ํามันและกําจัดน้ํามันได้หลากหลายชนิด
• กล่องกรอง 2 ขั้นตอนจากดินออร์แกนิคสามารถให้ผลการกรองที่ดีขึ้น
• ปริมาณน้ํามันที่เหลือของสารดิบที่ได้รับการบําบัดลดลงถึง 10ppm หรือแม้กระทั่ง 5ppm ซึ่งตรงกับความต้องการของกฎหมายและสามารถปล่อยโดยตรงไปยังระบบระบายน้ํา
น่าเชื่อถือ
• ท่าตรวจสอบการระบายน้ําสามารถใช้ในการตรวจสอบผลการกําจัดน้ํามันระบายน้ําได้ตลอดเวลา
• ไม้ชี้วัดมีมาตรฐานบนห้องกรองพอลิโพรพีเลนหลัก เพื่อแสดงวันหมดอายุของวัสดุกรอง
• ตัวชี้วัดการอุดตันมีการตั้งค่าเพื่อติดตามการไหลของน้ําแข็งในทุกเวลา การใช้งานง่าย
• การออกแบบโครงสร้างที่เรียบง่ายและทนทานต่อการกัดกร่อน ไม่จําเป็นต้องวางแผนการติดตั้งพิเศษ และการติดตั้งสะดวก
• กล่องวัสดุกรอง สามารถแยกและติดตั้งง่าย และการบํารุงรักษาและเปลี่ยนง่าย
• ระยะเวลาในการบํารุงรักษาและเปลี่ยนเป็น 4000 ชั่วโมง
อ่อนโยน
• OSC12-15 เป็นชุดเล็กที่ใช้วัสดุกรองใช้ครั้งเดียว และชุดใหญ่ใช้พัสดุกรองเปลี่ยนได้
• OSC12-625 มีการออกแบบการกรองสองระยะ และ OSC1250-2500 มีการออกแบบการกรองสามระยะ
• OSC2500 อุปกรณ์พร้อมกับการปรับเปลี่ยนการกระจายการไหลของสารดิบของแต่ละหน่วย
การกรองหลายขั้นตอนที่มีประสิทธิภาพ
1.ปลายช่องเข้า
น้ําหมักที่มีน้ํามันเข้าห้องขยายผ่านช่องเข้าเดียวหรือหลายช่อง เข้าไปที่มันกระจายและลดความดันกระบวนการแพร่กระจายสามารถจับและกรองสารสกปรกของอนุภาคแข็งขนาดใหญ่, ป้องกันให้สารสกปรกเหล่านี้ไม่ส่งผลกระทบต่อผลของวัสดุกรองหลัง
2ห้องกรองระยะแรก
น้ําหอมที่มีน้ํามันเจาะเข้าไปและไหลผ่านวัสดุกรองพอลิโพรพีเลน น้ํามันถูกจับและดูดซึมโดยวัสดุกรอง และน้ําสามารถผ่านน้ําหมักจะยังคงอยู่ในห้องที่มีวัสดุกรองสําหรับระยะเวลาน้ํามันที่เหลือลอยบนพื้นผิวของน้ําหมัก และถูกดูดซึมโดยวัสดุกรอง
3.ห้องกรองรอง
กล่องวัสดุกรองที่สามารถถอดได้ เติมด้วยถุงคาร์บอนที่ทํางานหรือดินออร์แกนิค เพื่อกรองและกําจัดน้ํามันเล็ก ๆ น้อย ๆ ในน้ําหมัก
4- ทางออก
หลังจากที่ได้รับการทําความสะอาดอย่างสมบูรณ์แบบในห้องกรองรอง, น้ําหมัดสะอาดที่มีน้ํามันเหลือเกือบไม่มีสามารถถูกปล่อยโดยปลอดภัยโดยตรงจากช่องออกสู่ระบบระบายน้ํา
ปริมาตรเทคนิค
| ประเภทระบบ | น้ําหมักทั้งหมดที่ปล่อยจากเครื่องปรับอากาศ + ถังอากาศ + เครื่องแห้งน้ําเย็น + เครื่องกรองเข้าสู่ OSC | น้ําบดทั้งหมดที่ปล่อยจากเครื่องปรับอากาศ + ถังอากาศ + เครื่องกรองเข้าไปใน OSC | ขนาด | น้ําหนัก | อินเตอร์เฟซ (BSP thread) | |||||||
| ประเภท | กระแสการประมวลผล (ตามเครื่องปรับอากาศ FAD) | กระแสการประมวลผล (ตามเครื่องปรับอากาศ FAD) | ||||||||||
| เขตหนาว | พื้นที่อัดอัด | อุณหภูมิ | เขตหนาว | พื้นที่อัดอัด | อุณหภูมิ | L | W | H | ช่องเข้า | การออก | ||
| m3/นาที | m3/นาที | m3/นาที | m3/นาที | m3/นาที | m3/นาที | มม | มม | มม | กก | นิ้ว | นิ้ว | |
| OSC12 CARB | 0.96 | 0.72 | 0.36 | 1.20 | 0.90 | 0.54 | 250 | 147 | 216 | 1.2 | 1/4" ((6mm) | 3/8" (((10mm) |
| OSC25 CARB | 1.98 | 1.50 | 0.72 | 2.52 | 1.86 | 1.02 | 250 | 147 | 216 | 1.5 | 1/4" ((6mm) | 3/8" (((10mm) |
| OSC50 CARB | 4.02 | 3.00 | 1.44 | 3.78 | 3.78 | 2.04 | 390 | 278 | 428 | 5.8 | 2x1/2" | 1/2" |
| OSC85 CARB | 6.78 | 5.10 | 2.46 | 8.52 | 6.36 | 3.42 | 397 | 286 | 507 | 7.7 | 2x1/2" | 1/2" |
| OSC170 CARB | 13.62 | 10.20 | 4.98 | 16.98 | 12.78 | 6.84 | 490 | 396 | 576 | 13.1 | 2x3/4" | 3/4" |
| OSC300 CARB | 24.00 | 18.00 | 8.76 | 30.00 | 22.50 | 12.06 | 583 | 446 | 721 | 25.3 | 2x3/4" | 3/4" |
| OSC625 CARB | 49.98 | 37.50 | 18.24 | 62.52 | 46.86 | 25.20 | 692 | 568 | 970 | 45.1 | 2x3/4 | 3/4 |
| OSC1250 CARB | 99.96 | 75.00 | 36.48 | 124.98 | 93.78 | 50.34 | 975 | 782 | 1000 | 86 | 2x3/4" | 3/4" |
| OSC2500 CARB | 199.92 | 150.00 | 72.96 | 250.02 | 187.50 | 100.68 | 975 | 1600 | 1000 | 171.9 | 2x3/4 | 3/4" |
| OSC12 ดิน | 0.96 | 0.72 | 0.36 | 1.20 | 0.90 | 0.54 | 250 | 147 | 216 | 1.2 | 1/4" ((6mm) | 3/8" (((10mm) |
| OSC25 ดิน | 1.98 | 1.50 | 0.72 | 2.52 | 1.86 | 1.02 | 250 | 147 | 216 | 1.5 | 1/4" ((6mm) | 3/8" (((10mm) |
| OSC50 ดิน | 4.02 | 3.00 | 1.44 | 3.78 | 3.78 | 2.04 | 390 | 278 | 428 | 5.8 | 2x1/2" | 1/2" |
| OSC85 ดิน | 6.78 | 5.10 | 2.46 | 8.52 | 6.36 | 3.42 | 397 | 286 | 507 | 7.7 | 2x1/2" | 1/2" |
| OSC170 ดิน | 13.62 | 10.20 | 4.98 | 16.98 | 12.78 | 6.84 | 490 | 396 | 576 | 13.1 | 2x3/4" | 3/4" |
| OSC300 แผ่นดิน | 24.00 | 18.00 | 8.76 | 30.00 | 22.50 | 12.06 | 583 | 446 | 721 | 25.3 | 2x3/4" | 3/4" |
| OSC625 หิน | 49.98 | 37.50 | 18.24 | 62.52 | 46.86 | 25.20 | 692 | 568 | 970 | 45.1 | 2x3/4" | 3/4" |
| OSC1250 ดิน | 99.96 | 75.00 | 36.48 | 124.98 | 93.78 | 50.34 | 975 | 782 | 1000 | 86 | 2x3/4" | 3/4" |
| OSC2500 ดิน | 199.92 | 150.00 | 72.96 | 250.02 | 187.50 | 100.68 | 975 | 1600 | 1000 | 171.9 | 2x3/4" | 3/4" |
หมายเหตุ:
1- การผลิตของน้ํามันที่ผ่านการแปรรูปถูกออกแบบและคํานวณขึ้นอยู่กับปริมาณน้ํามันที่ผ่านการแปรรูป 10mg/l
2สภาพการทํางานอ้างอิง: เวลาทํางาน 12 ชั่วโมง/วัน
ความดันระบายน้ํา 7bar
เขตหนาว: อุณหภูมิภายใน 15°C
ความชื้นเฉลี่ย 60%
เขตอากาศอากาศเย็น: อากาศอากาศ 25°C
ความชื้นเฉลี่ย 60%
โซนอุณหภูมิ: อุณหภูมิภายใน 35°C
ความชื้นเฉลี่ย 70%
เลือกกระแสการประมวลผลที่ตรงกันไปตามประเภทอุณหภูมิบริเวณของระบบเครื่องปรับอากาศที่ใช้
3สภาพการทํางานที่รุนแรง: อุณหภูมิต่ําสุดในการเข้า: 1 °C
อุณหภูมิบริเวณโดยรอบขั้นต่ํา: 1°C
อุณหภูมิทางเข้าสูงสุด: 75°C
4. ค่าปรับเวลาทํางาน
ในช่วงเวลาทํางานที่แตกต่างกัน ช่วงการประมวลผลของ OSC ควรคํานวณและแก้ไขตามปัจจัยการแก้ไขที่แตกต่างกัน
5ผลการแยก
เนื้อหาน้ํามันหลังจากการบํารุงรักษาต้องถึง 5mg/l และกระแสการแปรรูป OSC ต้องเพิ่มเป็นสองเท่า
6. เครื่องบดอากาศใช้ RIF-N, RS- Ultra หรือน้ํามันแร่อื่น ๆ แนะนําให้เลือกจากซีรีส์ CARB ซึ่งเป็นรุ่นน้ํามันมาตรฐานยกเว้น VSD +;
เครื่องบดอากาศที่ใช้ RXD, Rotor-Foodgrade หรือน้ํามันสังเคราะห์อื่น ๆ แนะนําให้เลือกจากซีรีส์ CLAY ซึ่งเป็นรุ่นน้ํามันมาตรฐานของ VSD +
