รายละเอียดสินค้า:
|
| การใช้งาน: | อุตสาหกรรม/พาณิชยกรรม | วัสดุ: | อลูมิเนียมสลัด |
|---|---|---|---|
| รับประกัน: | 1 ปี | สี: | สีขาว |
| ประเภทเครื่องยนต์: | GXS750/2600 | ประเภท: | ปั๊มสุญญากาศแบบสกรูแห้ง |
| ความถี่: | 50,60HZ | เสียง: | <64dB(เอ) |
| เน้น: | ปั๊มสุญญากาศแบบสกรูแห้ง,เครื่องปั๊มระบายน้ําแห้ง |
||

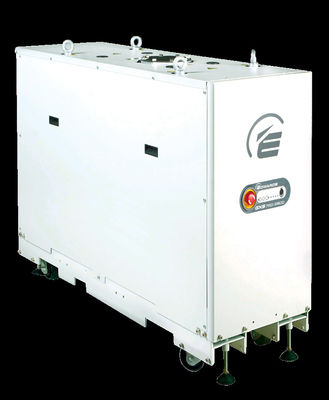

เครื่องปั๊มระบายน้ําแห้ง
GXS 750/2600
คู่มือที่เลือก
เอ็ดเวิร์ดส์ เป็นผู้นําโลกในด้านการออกแบบ เทคโนโลยี และการผลิตปั๊มสูบแอกุ๊ม ด้วยประวัติศาสตร์มากกว่า 95 ปี และประสบการณ์การผลิตมากกว่า 75 ปี
เอ็ดเวิร์ดส์เชื่อในการส่งผล ที่นําคุณค่าไปสู่ลูกค้าของเรา โดยใช้ประสบการณ์ในอุตสาหกรรมของเรา เพื่อระบุและนํามาใช้วิธีแก้ปัญหาของคุณการใช้เทคนิคการจําลองที่นวัตกรรมและทันสมัยที่สุด, เราสามารถปรับปรุงการปรับปรุงการปั๊มสําหรับลูกค้าเพื่อให้การออกแบบระบบที่ให้ผลงานสูงสุดในวิธีที่น่าเชื่อถือและมีประหยัดที่สุด.
ปั๊มและสกัดกรวยแห้ง GXS
เครื่องปั๊มแห้ง GXS ใหม่ของเรา นําผลงานระดับระดับใหม่ ด้วยเทคโนโลยีสกรูพิเศษทําให้การควบคุมอุณหภูมิระดับสูงและระยะเวลาการใช้งานยาว, คุณได้รับการรับประกันความเร็วการสูบที่ดีที่สุดในประเภทและค่าใช้จ่ายในการทํางานที่ต่ําสําหรับหลายปีที่จะมา
GXS เทคโนโลยีสกรูที่นวัตกรรม
1.การสนับสนุนแกนสองปลาย
• การออกแบบที่ไม่ใช้อุปกรณ์คันติเลเวอร์ ให้การสนับสนุนโรเตอร์ที่มั่นคงสําหรับการสั่นสะเทือนที่ต่ํามากและความน่าเชื่อถือในการเริ่มต้นที่ดีกว่า โดยเฉพาะในกระบวนการที่ยากลําบาก
• การจัดการกับของเหลวและผงที่ดีกว่า การทดสอบแสดงให้เห็นถึงความสามารถในการจัดการกับน้ํา 5 ลิตรและ 1 กิโลกรัมของผง
2หมุนและการปรับน้ํามัน
• เกียร์ ที่ ใส่ น้ํามัน ทํา ให้ ไม่ มี น้ํามัน และ ไม่ จําเป็น ต้อง ปกติ ปรับปรุง
• ใช้เบอร์เกอร์ที่มีคุณภาพสูง และน้ํามันพิเศษที่มีความดันควันต่ํา เพื่อความเข้ากันได้กับการใช้งานและการปรับปรุงอายุการใช้งานได้อย่างมาก
3เทคโนโลยีประปาแกนที่ทันสมัย
• ปริมณฑลประปาที่ใช้ได้นานและไม่แตะต่อกันที่มีปริมณฑลประปาที่ปิดน้ํามันแบบบูรณาการ ทําให้การประปามีประสิทธิภาพสูง
• รวมกันกับการล้างปริมณฑล 6 ลิตรต่อนาที กล่องเกียร์ถูกคุ้มกันจากมลพิษ และช่องว่างถูกรักษาให้พ้นน้ํามัน
เครื่องยกระดับ GXS
4เทคโนโลยีเครื่องยนต์และเครื่องขับเคลื่อนชั้นนําของโลก
• มอเตอร์ที่มีประสิทธิภาพสูงมาก พร้อมเครื่องขับเคลื่อนอิเล็กทรอนิกส์ ให้ผลประกอบของทอร์คสูงสุดสําหรับกระบวนการที่ยากลําบาก
• เครื่องยนต์ที่ปิดกันได้อย่างถาวร ทําให้การรั่วไหลของน้ํามันหายไป และเพิ่มความน่าเชื่อถือของปั๊ม
• เครื่องยนต์และเครื่องขับเคลื่อนที่เย็นด้วยน้ําช่วยให้มีความน่าเชื่อถือและอายุยืนมากขึ้น เพื่อลดค่าบริการ
5การออกแบบกลไกปั๊มที่ทันสมัย
• การออกแบบโรเตอร์แบบสกรูที่ปรับปรุงขึ้น ส่งผลให้การบดลงอย่างเรียบร้อยและค่อยๆ ตลอดความยาวของโรเตอร์ เพื่อการควบคุมความร้อนและความร้อนที่ดีขึ้น
ปั๊มที่ปรับปรุงได้ในทุกความดันเข้า
• การจัดการความร้อนที่บูรณาการ และลักษณะการออกแบบโรเตอร์และสเตตอร์ที่โดดเด่นให้ความสามารถในการปั๊มก๊าซอาร์กอนที่มีความเข้มข้นเต็ม
• เทคนิคการแปรรูปที่ทันสมัยและลักษณะการออกแบบกําจัดความจําเป็นของการเคลือบหมุน โดยยังคงการทํางานระยะว่างสุดยอด
• เทคโนโลยีการผลิตและการออกแบบที่ดีขึ้น ส่งผลให้มีการสั่นสะเทือนต่ําและทํางานอย่างเงียบมากโดยไม่ต้องใช้เครื่องเงียบเสียง
6.กลไกกระตุ้นราก
• การออกแบบเครื่องยกระดับระดับความประสิทธิภาพสูง
• ปรับปรุงให้ได้ผลงานสูงสุด ด้วยการจัดการความร้อนอัตโนมัติ
ข้อมูลทางเทคนิค:
| หน่วย | GXS 750/2600 | ||
| ความเร็วการสูบสูงสุด | m3/hr ((cfm) | 2300 ((1354) | |
| Ult mate ความดัน ((ไม่มีการชําระ) | mbar ((Torr) | 5x10-4 ((3.8x10-4) | |
| พลังการบรรทุกเต็ม | @ความดันสูงสุด | kW ((hp) | 11.1(14.9) |
| @แรงดึงสูงสุด | kW ((hp) | 40.0(53.6) | |
| เครื่องไฟฟ้า | ตัวเลือกการจัดจําหน่าย | โวลต์สูง | 380-460V 3Ø 50/60Hz |
| โวลต์ต่ํา | 200-230V 3Ø 50/60Hz | ||
| การเชื่อมต่อ | โวลต์สูง | ฮาร์ติ้ง แฮน 100A-F | |
| โวลต์ต่ํา | ฮาร์ติ้ง แฮน 200A-F | ||
| เครื่องเชื่อม Vakuum | ช่องเข้า | ISO 160 | |
| ระบบออก | NW50 | ||
| น้ําเย็น | ความดันการให้บริการ ((max) | บาร์ ((psig) | 6.9 ((100) |
| DP ผ่านปั๊ม ((นาที) | บาร์ ((psig) | 0.75 ((11) | |
| กระแส @ นาที DP | L/min ((gal/min) | 15 ((4) | |
| อุณหภูมิ | °C(°F) | 5-40 ((41-104) รุ่นไฟฟ้าไฟฟ้าสูง | |
| 5-30 ((41-86) รุ่นแบบลดโวลท์ | |||
| การเชื่อมต่อ | 1/2" BSP เพศชาย (G 1/2") | ||
| ก๊าซล้าง | แผ่นความดัน | (Psig) | 2.5-6.9 ((36-100) |
| ภาระเบา | sl/นาที | 12 | |
| ภาระปานกลาง | sl/นาที | 18-146 | |
| การเชื่อมต่อ | สวาเกล็อค*Ø1⁄4"ท่อด้วยโอลเว่ | ||
| การล้างระบายสูง / การล้างสารละลาย | ความดันการให้บริการ | บาร์ ((psig) | 2.5-6.9 ((36-100) |
| การเชื่อมต่อวาล์วควบคุม | Swagelok*Ø3/8"ท่อที่มีน้ําตาล | ||
| การเชื่อมต่อกรอง | 1⁄2"NPT หญิง | ||
| การเชื่อมต่อสารละลาย | 3/8"BSP Male ((G 3/8") | ||
| มัสซ่า | กิโลกรัม ((Ibs) | 908 ((2002) | |
| เสียงเสียง ((มีท่อออกที่เหมาะสม) | dB ((A) | < 70 | |
| อุณหภูมิ Opera tng | °C(°F) | 5-40 ((41-104) | |
| ความดันกลับของอากาศออก ((MAX) | mbar ((psia) | 1400 ((20) | |
| การจัดอันดับ IP ของระบบ | มาตรฐาน | 21D | |
| การหล่อลื่น | ประเภท | PFPE Drynert®25/ 6 | |
| ปริมาณ | ครับ | 3.1(0.8) | |
| การติดตามและควบคุม | มาตรฐาน | การควบคุม | แผนหน้า"แทชบอร์ด" รุ่น-RS 232 |
| การติดตาม | เซอร์เวอร์เว็บ Ethernet | ||
| ตัวเลือก | การควบคุม | มิตรไทม์ MCM ปานกลาง | |
| การควบคุมและติดตาม | โปรฟิบัส DP ปั๊มแสดงเทอร์มินัล ((PDT) |
||
| การติดตาม | Fab Works | ||
| * ปั๊ม รวม |
ภาระเบา | เพียงการล้างร่องรอยและล้างระบายระบายระยะสูง | |
| ค่าเฉลี่ย | การล้างหุ้มหุ้มหุ้มหุ้มหุ้ม,, Inlet Purge, variable Gas Ballast&Exhaust Purge ((พร้อมกับเซ็นเซอร์ความดันในอากาศ) | ||
| ค่าเฉลี่ย + | ในฐานะหน้าที่ปานกลาง, บวกการชําระระระบายความเร็วสูง / ชําระสารละลาย | ||
ขนาด ((mm):
A:258.5 ((10.18)
บี:283.5 ((11.16)
C:657.2 ((25.87)
D:332.3(13.08)
E:1052.8 ((41.45)
F:83(3.27)
G:261.4 ((10.29)
H:1030.5 ((40.57)
J:/
K:1622 ((63.86)
L:517 ((20.35)
M:250(9.84)
