รายละเอียดสินค้า:
|
| Usage: | Industrial/Commercial | Material: | Aluminum Alloy |
|---|---|---|---|
| Warrantly: | 1 year | Color: | White |
| Motor Type: | GXS 160 | Type: | Dry Screw Vacuum Pump |
| Frequency: | 50,60Hz | Noise: | <64dB(A) |
| เน้น: | เครื่องปั๊มระบายน้ํา AC ความสั่นต่ํา,GXS160 ปั๊มสกรูแห้ง,ปั๊มสูบแอกซีเอช GXS160 |
||

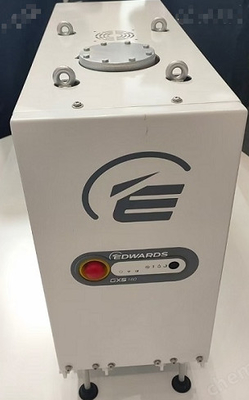

ปั๊มสุญญากาศแบบสกรูแห้ง
GXS 160
พันธมิตรที่คุณเลือก
Edwards เป็นผู้นำระดับโลกด้านการออกแบบ เทคโนโลยี และการผลิตปั๊มสุญญากาศ ด้วยประวัติยาวนานกว่า 95 ปี และประสบการณ์การผลิตมากกว่า 75 ปี
Edwards เชื่อมั่นในการส่งมอบผลลัพธ์ที่สร้างคุณค่าให้กับลูกค้าของเรา โดยใช้ประสบการณ์ในอุตสาหกรรมที่กว้างขวางของเราเพื่อระบุและนำโซลูชันไปใช้กับปัญหาของคุณ ด้วยการใช้เทคนิคการสร้างแบบจำลองที่เป็นนวัตกรรมและทันสมัยที่สุด เราสามารถปรับการกำหนดค่าการสูบน้ำให้เหมาะสมที่สุดสำหรับลูกค้า เพื่อให้การออกแบบระบบให้ประสิทธิภาพสูงสุดในวิธีที่น่าเชื่อถือและคุ้มค่าที่สุด
ปั๊มสกรูแห้ง GXS และชุดรวม
ปั๊มแห้ง GXS ใหม่ของเรายกระดับประสิทธิภาพสุญญากาศไปอีกขั้น ด้วยเทคโนโลยีสกรูที่เป็นเอกลักษณ์และการขับเคลื่อนที่มีประสิทธิภาพสูงระดับโลก ทำให้สามารถควบคุมอุณหภูมิขั้นสูงและช่วงเวลาการบริการที่ยาวนาน คุณรับประกันความเร็วในการสูบน้ำที่ดีที่สุดในระดับเดียวกันและต้นทุนการดำเนินงานที่ต่ำในอีกหลายปีข้างหน้า
เทคโนโลยีสกรูที่เป็นนวัตกรรมของ GXS
1. การรองรับเพลาแบบสองด้าน
• การออกแบบที่ไม่ใช้คานช่วยให้การรองรับโรเตอร์มีความปลอดภัยสำหรับการสั่นสะเทือนที่ต่ำมากและความน่าเชื่อถือในการเริ่มต้นที่เหนือกว่า โดยเฉพาะอย่างยิ่งในกระบวนการที่รุนแรง
• การจัดการของเหลวและผงที่เหนือกว่า การทดสอบแสดงให้เห็นถึงความสามารถในการจัดการน้ำ 5 ลิตรและผงละเอียดหนึ่งกิโลกรัม
2. แบริ่งและการหล่อลื่น
• เกียร์หล่อลื่นด้วยน้ำมันช่วยขจัดจาระบีและความจำเป็นในการบำรุงรักษาเป็นระยะ
• ใช้แบริ่งคุณภาพสูงและน้ำมันพิเศษที่มีแรงดันไอต่ำเพื่อความเข้ากันได้ของแอปพลิเคชันและอายุการใช้งานที่ยาวนานขึ้นอย่างมาก
3. เทคโนโลยีการซีลเพลาขั้นสูง
• ซีลแบบไม่สัมผัสที่มีอายุการใช้งานยาวนานพร้อมซีลเขาวงกตป้องกันน้ำมันในตัวให้การซีลที่มีประสิทธิภาพสูง
• รวมกับการล้างซีลหกลิตรต่อนาที เกียร์บ็อกซ์ได้รับการปกป้องจากการปนเปื้อนและพื้นที่สุญญากาศปราศจากน้ำมัน
บูสเตอร์ GXS
4. เทคโนโลยีมอเตอร์และการขับเคลื่อนชั้นนำของโลก
• มอเตอร์ที่มีประสิทธิภาพสูงมากพร้อมไดรฟ์อิเล็กทรอนิกส์ให้ประสิทธิภาพแรงบิดสูงสุดสำหรับกระบวนการที่ยาก
• มอเตอร์ที่ปิดสนิทช่วยขจัดรอยรั่วของน้ำมันและปรับปรุงความน่าเชื่อถือของปั๊ม
• มอเตอร์และไดรฟ์ระบายความร้อนด้วยน้ำช่วยเพิ่มความน่าเชื่อถือและอายุการใช้งานที่ยาวนานเพื่อลดต้นทุนการบริการ
5. การออกแบบกลไกการสูบน้ำขั้นสูง
• การออกแบบโรเตอร์ชนิดสกรูที่ได้รับการปรับปรุงส่งผลให้มีการบีบอัดที่ราบรื่นและค่อยๆ ตลอดความยาวของโรเตอร์เพื่อการควบคุมความร้อนที่ดีขึ้นและ
การสูบน้ำที่เหมาะสมที่สุดที่แรงดันทางเข้าทั้งหมด
• การจัดการความร้อนแบบบูรณาการและคุณสมบัติการออกแบบโรเตอร์และสเตเตอร์ที่เป็นเอกลักษณ์ให้ความสามารถในการสูบก๊าซอาร์กอนที่ความเข้มข้นเต็มที่
• เทคนิคการตัดเฉือนขั้นสูงและคุณสมบัติการออกแบบช่วยขจัดความจำเป็นในการเคลือบโรเตอร์ในขณะที่ยังคงรักษาประสิทธิภาพสุญญากาศสูงสุดที่ยอดเยี่ยม
• เทคโนโลยีการผลิตและการออกแบบที่ได้รับการปรับปรุงมีส่วนช่วยในการสั่นสะเทือนต่ำและการทำงานที่เงียบมากโดยไม่มีตัวเก็บเสียง
6. กลไกบูสเตอร์ Roots
• การออกแบบบูสเตอร์สุญญากาศประสิทธิภาพสูง
• ปรับให้เหมาะสมเพื่อประสิทธิภาพสูงสุดด้วยการจัดการความร้อนอัตโนมัติ
ข้อมูลทางเทคนิค:
| หน่วย | GXS 160 | ||
| ความเร็วในการสูบน้ำสูงสุด | m³/ชม.(cfm) | 160(94) | |
| แรงดันสูงสุด(ไม่มีการล้าง) | mbar(Torr) | 7x10⁻³(5.3x10⁻³) | |
| กำลังไฟเต็มพิกัด | @แรงดันสูงสุด | kW(hp) | 3.8(5.1) |
| @โหลดการสูบน้ำสูงสุด | kW(hp) | 5.0(6.7) | |
| ไฟฟ้า | ตัวเลือกการจ่ายไฟ | แรงดันไฟฟ้าสูง | 380-460V 3Ø 50/60Hz |
| แรงดันไฟฟ้าต่ำ | 200-230V 3Ø 50/60Hz | ||
| การเชื่อมต่อ | แรงดันไฟฟ้าสูง | Harting Han K 4/4-F | |
| แรงดันไฟฟ้าต่ำ | |||
| ข้อต่อสุญญากาศ | ทางเข้า | ISO 63 | |
| ไอเสีย | NW40 | ||
| น้ำหล่อเย็น | แรงดันจ่าย(สูงสุด) | bar(psig) | 6.9(100) |
| DP ทั่วปั๊ม(ต่ำสุด) | bar(psig) | 1.0(14.7) | |
| การไหล @ DP ต่ำสุด | l/min(gal/min) | 4.0(1.1) | |
| อุณหภูมิ | °C(°F) | 5-40(41-104) ทุกรุ่น | |
| การเชื่อมต่อ | 3/8" BSP ตัวผู้ (G 3/8") | ||
| ก๊าซล้าง* | แรงดัน | bar(psig) | 2.5-6.9(36-100) |
| การใช้งานเบา | sl/min | 12 | |
| การใช้งานปานกลาง | sl/min | 18-52 | |
| การเชื่อมต่อ | Swagelok*ؼ"tube wth olve | ||
| การล้างด้วยการไหลสูง/ตัวทำละลาย | แรงดันจ่าย | bar(psig) | 2.5-6.9(36-100) |
| การเชื่อมต่อวาล์วควบคุม | Swagelok*Ø3/8"tube with olve | ||
| การเชื่อมต่อตัวกรอง | ½"NPT ตัวเมีย | ||
| การเชื่อมต่อตัวทำละลาย | 3/8"BSP ตัวผู้(G 3/8") | ||
| มวล | กก.(Ibs) | 305(672) | |
| เสียงรบกวน(พร้อมท่อไอเสียที่เหมาะสม) | dB(A) | <64 | |
| อุณหภูมิในการทำงาน | °C(°F) | 5-40(41-104) | |
| แรงดันย้อนกลับไอเสีย(สูงสุด) | mbar(psia) | 1400(20) | |
| ระดับ IP ของระบบ | มาตรฐาน | 21D | |
| การหล่อลื่น | ชนิด | PFPE Drynert®25/ 6 | |
| ปริมาตร | ลิตร(แกลลอน) | 0.7(0.2) | |
| การตรวจสอบและควบคุม | มาตรฐาน | ควบคุม | แผงด้านหน้า "แดชบอร์ด" Serial-RS 232 |
| การตรวจสอบ | Ethernet Webserver | ||
| ตัวเลือก | ควบคุม | Parallel-MCM Micro TIM | |
| การควบคุมและการตรวจสอบ | Profibus DP Pump Display Terminal(PDT) |
||
| การตรวจสอบ | Fab Works | ||
| *ปั๊ม ชุดรวม |
การใช้งานเบา | Shat Seal Purge เท่านั้น | |
| การใช้งานปานกลาง | Shat Seal Purge, High Vac Purge,,Inlet Purge, variable Gas Ballast&Exhaust Purge(พร้อมเซ็นเซอร์แรงดันไอเสีย) | ||
| การใช้งานปานกลาง + | เช่นเดียวกับการใช้งานปานกลาง บวกกับการล้างด้วยการไหลสูง/ตัวทำละลาย | ||
ขนาด(มม.):
A:195(7.68)
B:220(8.66)
C:285.9(11.26)
D:346.5(13.64)
E:879.5(34.63)
F:83(3.27)
G:209.4(8.24)
H:568(22.36)
J:150(5.9)
K:1092(42.99)
L:390(15.35)
M:250(9.84)
