รายละเอียดสินค้า:
|
| วัสดุ: | อลูมิเนียมสลัด | ประเภทเครื่องยนต์: | GXS 160/1750 |
|---|---|---|---|
| ประเภท: | ปั๊มสุญญากาศแบบสกรูแห้ง | ความถี่: | 50,60HZ |
| สี: | สีเงินและสีขาว | แหล่งพลังงาน: | ไฟฟ้า |
| รับประกัน: | 1 ปี | เสียง: | <64dB(เอ) |
| เน้น: | เครื่องปั๊มขัดสลับ GXS 160/1750,พั๊มแอกสีเงินและสีขาว |
||

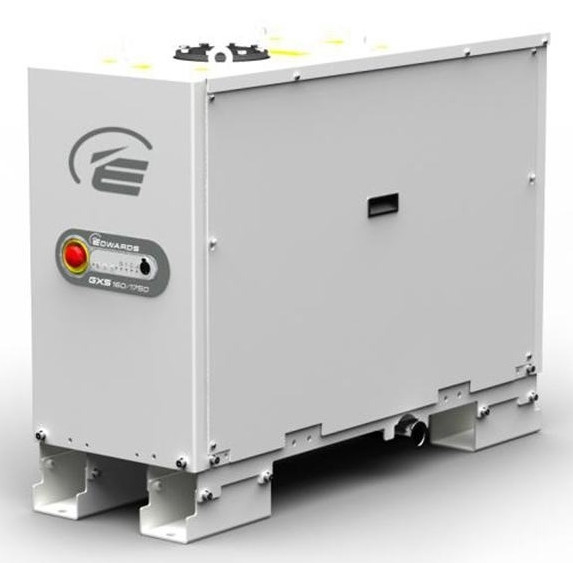

เครื่องปั๊มระบายน้ําแห้ง
GXS 160/1750
คู่มือที่เลือก
เอ็ดเวิร์ดส์ เป็นผู้นําโลกในด้านการออกแบบ เทคโนโลยี และการผลิตปั๊มสูบแอกุ๊ม ด้วยประวัติศาสตร์มากกว่า 95 ปี และประสบการณ์การผลิตมากกว่า 75 ปี
เอ็ดเวิร์ดส์เชื่อในการส่งผล ที่นําคุณค่าไปสู่ลูกค้าของเรา โดยใช้ประสบการณ์ในอุตสาหกรรมของเรา เพื่อระบุและนํามาใช้วิธีแก้ปัญหาของคุณการใช้เทคนิคการจําลองที่นวัตกรรมและทันสมัยที่สุด, เราสามารถปรับปรุงการปรับปรุงการปั๊มสําหรับลูกค้าเพื่อให้การออกแบบระบบที่ให้ผลงานสูงสุดในวิธีที่น่าเชื่อถือและมีประหยัดที่สุด.
ปั๊มและสกัดกรวยแห้ง GXS
เครื่องปั๊มแห้ง GXS ใหม่ของเรา นําผลงานระดับระดับใหม่ ด้วยเทคโนโลยีสกรูพิเศษทําให้การควบคุมอุณหภูมิระดับสูงและระยะเวลาการใช้งานยาว, คุณได้รับการรับประกันความเร็วการสูบที่ดีที่สุดในประเภทและค่าใช้จ่ายในการทํางานที่ต่ําสําหรับหลายปีที่จะมา
GXS เทคโนโลยีสกรูที่นวัตกรรม
1.การสนับสนุนแกนสองปลาย
• การออกแบบที่ไม่ใช้อุปกรณ์คันติเลเวอร์ ให้การสนับสนุนโรเตอร์ที่มั่นคงสําหรับการสั่นสะเทือนที่ต่ํามากและความน่าเชื่อถือในการเริ่มต้นที่ดีกว่า โดยเฉพาะในกระบวนการที่ยากลําบาก
• การจัดการกับของเหลวและผงที่ดีกว่า การทดสอบแสดงให้เห็นถึงความสามารถในการจัดการกับน้ํา 5 ลิตรและ 1 กิโลกรัมของผง
2หมุนและการปรับน้ํามัน
• เกียร์ ที่ ใส่ น้ํามัน ทํา ให้ ไม่ มี น้ํามัน และ ไม่ จําเป็น ต้อง ปกติ ปรับปรุง
• ใช้เบอร์เกอร์ที่มีคุณภาพสูง และน้ํามันพิเศษที่มีความดันควันต่ํา เพื่อความเข้ากันได้กับการใช้งานและการปรับปรุงอายุการใช้งานได้อย่างมาก
3เทคโนโลยีประปาแกนที่ทันสมัย
• ปริมณฑลประปาที่ใช้ได้นานและไม่แตะต่อกันที่มีปริมณฑลประปาที่ปิดน้ํามันแบบบูรณาการ ทําให้การประปามีประสิทธิภาพสูง
• รวมกันกับการล้างปริมณฑล 6 ลิตรต่อนาที กล่องเกียร์ถูกคุ้มกันจากมลพิษ และช่องว่างถูกรักษาให้พ้นน้ํามัน
เครื่องยกระดับ GXS
4เทคโนโลยีเครื่องยนต์และเครื่องขับเคลื่อนชั้นนําของโลก
• มอเตอร์ที่มีประสิทธิภาพสูงมาก พร้อมเครื่องขับเคลื่อนอิเล็กทรอนิกส์ ให้ผลประกอบของทอร์คสูงสุดสําหรับกระบวนการที่ยากลําบาก
• เครื่องยนต์ที่ปิดกันได้อย่างถาวร ทําให้การรั่วไหลของน้ํามันหายไป และเพิ่มความน่าเชื่อถือของปั๊ม
• เครื่องยนต์และเครื่องขับเคลื่อนที่เย็นด้วยน้ําช่วยให้มีความน่าเชื่อถือและอายุยืนมากขึ้น เพื่อลดค่าบริการ
5การออกแบบกลไกปั๊มที่ทันสมัย
• การออกแบบโรเตอร์แบบสกรูที่ปรับปรุงขึ้น ส่งผลให้การบดลงอย่างเรียบร้อยและค่อยๆ ตลอดความยาวของโรเตอร์ เพื่อการควบคุมความร้อนและความร้อนที่ดีขึ้น
ปั๊มที่ปรับปรุงได้ในทุกความดันเข้า
• การจัดการความร้อนที่บูรณาการ และลักษณะการออกแบบโรเตอร์และสเตตอร์ที่โดดเด่นให้ความสามารถในการปั๊มก๊าซอาร์กอนที่มีความเข้มข้นเต็ม
• เทคนิคการแปรรูปที่ทันสมัยและลักษณะการออกแบบกําจัดความจําเป็นของการเคลือบหมุน โดยยังคงการทํางานระยะว่างสุดยอด
• เทคโนโลยีการผลิตและการออกแบบที่ดีขึ้น ส่งผลให้มีการสั่นสะเทือนต่ําและทํางานอย่างเงียบมากโดยไม่ต้องใช้เครื่องเงียบเสียง
6.กลไกกระตุ้นราก
• การออกแบบเครื่องยกระดับระดับความประสิทธิภาพสูง
• ปรับปรุงให้ได้ผลงานสูงสุด ด้วยการจัดการความร้อนอัตโนมัติ
ข้อมูลทางเทคนิค:
| หน่วย | GXS 160/1750 | ||
| ความเร็วการสูบสูงสุด | m3/hr ((cfm) | 1200 ((706) | |
| Ult mate ความดัน ((ไม่มีการชําระ) | mbar ((Torr) | 7x10-4 (5.3x10-4) | |
| พลังการบรรทุกเต็ม | @ความดันสูงสุด | kW ((hp) | 5.1 (6.8) |
| @แรงดึงสูงสุด | kW ((hp) | 7.4 (9.9) | |
| เครื่องไฟฟ้า | ตัวเลือกการจัดจําหน่าย | โวลต์สูง | 380-460V 3Ø 50/60Hz |
| โวลต์ต่ํา | 200-230V 3Ø 50/60Hz | ||
| การเชื่อมต่อ | โวลต์สูง | ฮาร์ติ้ง แฮน K 4/4-F | |
| โวลต์ต่ํา | |||
| เครื่องเชื่อม Vakuum | ช่องเข้า | ISO 100 | |
| ระบบออก | NW40 | ||
| น้ําเย็น | ความดันการให้บริการ ((max) | บาร์ ((psig) | 6.9 ((100) |
| DP ผ่านปั๊ม ((นาที) | บาร์ ((psig) | 1.0(14.7) | |
| กระแส @ นาที DP | L/min ((gal/min) | 7.0 (1.9) | |
| อุณหภูมิ | °C(°F) | 5-40(41-104) ทุกรูปแบบ | |
| การเชื่อมต่อ | 3/8" BSP เพศชาย (G 3/8") | ||
| ก๊าซล้าง | ความดัน | บาร์ ((psig) | 2.5-6.9 ((36-100) |
| ภาระเบา | sl/นาที | 12 | |
| ภาระปานกลาง | sl/นาที | 18-52 | |
| การเชื่อมต่อ | สวาเกล็อค*Ø1⁄4"ท่อด้วยโอลเว่ | ||
| การล้างระบายสูง / การล้างสารละลาย | ความดันการให้บริการ | บาร์ ((psig) | 2.5-6.9 ((36-100) |
| การเชื่อมต่อวาล์วควบคุม | Swagelok*Ø3/8"ท่อที่มีน้ําตาล | ||
| การเชื่อมต่อกรอง | 1⁄2"NPT หญิง | ||
| การเชื่อมต่อสารละลาย | 3/8"BSP Male ((G 3/8") | ||
| มัสซ่า | กิโลกรัม ((Ibs) | 475 (1047) | |
| เสียงเสียง ((มีท่อออกที่เหมาะสม) | dB ((A) | < 64 | |
| อุณหภูมิ Opera tng | °C(°F) | 5-40 ((41-104) | |
| ความดันกลับของอากาศออก ((MAX) | mbar ((psia) | 1400 ((20) | |
| การจัดอันดับ IP ของระบบ | มาตรฐาน | 21D | |
| การหล่อลื่น | ประเภท | PFPE Drynert®25/ 6 | |
| ปริมาณ | ครับ | 1.4 (0.4) | |
| การติดตามและควบคุม | มาตรฐาน | การควบคุม | แผนหน้า"แทชบอร์ด" รุ่น-RS 232 |
| การติดตาม | เซอร์เวอร์เว็บ Ethernet | ||
| ตัวเลือก | การควบคุม | มิตรไทม์ MCM ปานกลาง | |
| การควบคุมและติดตาม | โปรฟิบัส DP ปั๊มแสดงเทอร์มินัล ((PDT) |
||
| การติดตาม | Fab Works | ||
| * ปั๊ม รวม |
ภาระเบา | Shat Seal Purge เท่านั้น | |
| ค่าเฉลี่ย | การล้างหุ้มหุ้มหุ้มหุ้มหุ้ม,, Inlet Purge, variable Gas Ballast&Exhaust Purge ((พร้อมกับเซ็นเซอร์ความดันในอากาศ) | ||
| ค่าเฉลี่ย + | ในฐานะหน้าที่ปานกลาง, บวกการชําระระระบายความเร็วสูง / ชําระสารละลาย | ||
ขนาด ((mm):
A:195 ((7.68)
B:220 ((8.66)
C:311.6 ((12.27)
D:320.8 ((12.63)
E:853.8 ((33.61)
F:83(3.27)
G:209.4 ((8.24)
H:829.5 ((32.66)
J:/
K:1092 ((42.99)
L:390(15.35)
M:250(9.84)
