เครื่องแห้งอากาศแบบเปียกเปียกระยะเดียว CD85 แหล่งไฟฟ้า

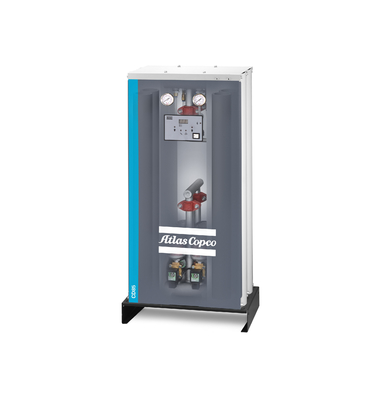

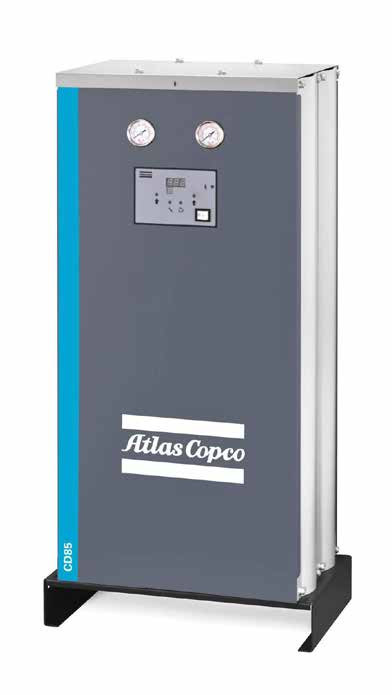

ATLAS CD85 เครื่องแห้งอากาศ


เครื่องแห้งเครื่องแห้งทํางานอย่างไร?
เครื่องแห้งสารแห้งประกอบด้วยสองหอคอยที่เต็มไปด้วยสารแห้ง อากาศดันเปียกผ่านตรงผ่านสาร, ซึ่งดึงดูดความชื้นเครื่องแห้งมีความสามารถในการดึงดูดที่จํากัด ก่อนที่จะต้องแห้งดังนั้นการออกแบบหอคอยแฝด ในขณะที่หอคอยหนึ่งกําลังแห้งอากาศ

Atlas นําเสนอเครื่องแห้งสารแห้งสองประเภท เครื่องแห้งสารแห้งแบบบลู (ศูนย์) BD+ และเครื่องแห้งสารแห้งแบบไม่มีความร้อน CD(+) ความแตกต่างอยู่ที่กระบวนการฟื้นฟูของพวกมัน

1การแห้ง
อากาศดันที่ชื้นไหลขึ้นผ่านสารแห้งระบายน้ําจากล่างไปข้างบน (1)

2การฟื้นฟู
เครื่องแห้งเครื่องแห้งที่ไม่มีความร้อน
อากาศแห้งจากช่องออกของหอแห้งถูกขยายเป็นแรงดันชั้นบรรยากาศและส่งผ่านสารแห้งที่เต็มไปด้วยแรงดันให้ความชื้นที่ซับซ้อนออกไป (2 และ 4)
หลังการลดความดัน, วาล์วลุยปิดและภาชนะได้รับการกดดันใหม่
เครื่องเป่า (ศูนย์) เครื่องแห้งเครื่องแห้ง
เครื่องเป่า (5) คว้าอากาศภายในและเป่ามันผ่านเครื่องทําความร้อนภายนอก (6) อากาศที่ร้อนถูกส่งผ่านสารแห้งที่เต็มไปด้วย (2) ทําให้ความชื้นที่ซับซ้อนออกไป

3การเย็น (BD+)
BD+ พร้อมการล้าง:
หลังจากระยะการทําความร้อน, เครื่องแห้งจะเย็นโดยการขยายอากาศกดแห้งจากทางออกของภาชนะการดึงดูด
หัวหินที่เปิดใหม่
BD+ ไม่มีการล้าง:
หลังจากระยะการทําความร้อน เครื่องพัดลมจะนําอากาศรอบตัวเข้า และส่งมันผ่านหอคอยที่เปิดใหม่จากด้านล่างไปด้านบน
4เปลี่ยน
หลังการฟื้นฟู การแห้งเปลี่ยนจากหอคอยที่อิ่มอิ่มไปยังหอคอยที่ฟื้นฟู (3)




CD85 โมดูลาร์ เทคโนโลยีที่ก้าวหน้าและผลงานที่โดดเด่น

1เทคโนโลยีที่ทันสมัยและผลงานที่โดดเด่น
• เครื่องแห้งแบบโมดูลใหม่ของซีรีย์ CD+/CD ของ Atlas Copco ให้อากาศแห้งที่มีคุณภาพสูง โดยไม่ต้องใช้ภาชนะความดันมีจุดฝนแรงต่ําถึง -70 °C และสามารถบรรลุปริมาณน้ําสูงสุดในมาตรฐานระดับ 1 ของ ISO8573-1:2010 มาตรฐานคุณภาพอากาศปั่น

2.ผลงานดีมาก
• สารสับสนุนที่มีคุณภาพสูงที่มีประสิทธิภาพการสับสนุนที่น่าเชื่อถือสูง เหมาะสําหรับสภาพการทํางานที่หลากหลาย
• มาตรฐานซีดี+ ประสบจุดฝนแรงดัน -40 °C และ -70 °C
• มาตรฐานซีดีซีรีส์บรรลุจุดฝนแรงดัน -20 °C

3. วาล์วโซเลโนอิดที่ดีที่สุด
• วาล์วโซเลโนอิดคุณภาพสูง เพื่อรับประกันการทํางานที่น่าเชื่อถือของเครื่องแห้งในสภาพความดันที่แตกต่างกัน

4.ผู้ควบคุมที่ฉลาดและเป็นมิตร
• เครื่องควบคุม LCD เพื่อตรวจสอบสถานะการทํางาน
• สามารถปรับสynchronize กับเครื่องปรับอากาศเพื่อควบคุมสวิตช์เครื่องปรับอากาศ (การบรรทุกและการปล่อยอากาศ)
• การแสดงและเตือนเวลาการใช้งานและการทํางาน
• การควบคุมจุดน้ําฝนแบบเลือก เพื่อลดการสูญเสียของอากาศระบาย (ต้องการการควบคุมจุดน้ําฝนแบบเลือก)
• การควบคุมทางไกลเพื่อให้เกิดการเริ่มต้น, หยุดและเตือนทางไกล

5การกระจายกระแสอากาศที่ดีที่สุด
• การวิเคราะห์กลไกของของเหลวแบบมืออาชีพ การออกแบบการกระจายการไหลของอากาศ และการยืดอายุการใช้งานของสารสกัด
• การกระจายกระแสอากาศที่ดีที่สุดทําให้จุดฝนแรงดันคงที่

6การบํารุงรักษาและดูแลที่สะดวก
• เปลี่ยน แผ่น ผง ผง ผง ผง ผง ผง ผง ผง ผง ผง
• อุปกรณ์ป้องกันสารสับซ้อนที่ออกแบบเป็นพิเศษ เพื่อป้องกันสารสับซ้อนจากผงระหว่างการทํางาน

7ระยะความดันที่กว้าง
• ผลิตภัณฑ์มาตรฐานสามารถใช้ได้สําหรับ 4-10bar, ตัวเลือกสามารถใช้ได้ถึง 16bar
• การออกแบบแบบมืออาชีพสําหรับความดันเข้าที่แตกต่างกัน เพื่อลดการสูญเสียอากาศกด


รายละเอียดเทคนิค



เครื่องแห้ง CD*: อลูมิเนียที่ทํางาน สามารถใช้ได้สําหรับจุดดันน้ําฝน -20°C (เฉพาะ CD180/210 ที่เลือกจุดดันน้ําฝน -40°C)
คําอธิบายความดัน**: เครื่องแบบมาตรฐานแนะนําสําหรับอากาศกด 7 ~ 8bar (ระยะการใช้งานจํากัด 4 ~ 10bar), ปริมาณการเลือกที่ตรงกับ 4/10/13 ~ 16bar จานระบายน้ําเพื่อลดการบริโภคก๊าซ

สภาพการทํางานอ้างอิง: อุณหภูมิบริเวณ: 25°C
อุณหภูมิอากาศที่เข้า: 35°C
ความดันการทํางาน: 7 บาร์

สภาพการทํางานที่รุนแรง: อุณหภูมิบริเวณบริเวณสูงสุด: 46°C
อุณหภูมิบริเวณโดยรอบขั้นต่ํา: 2°C
อุณหภูมิการเข้าอากาศสูงสุด: 50°C
